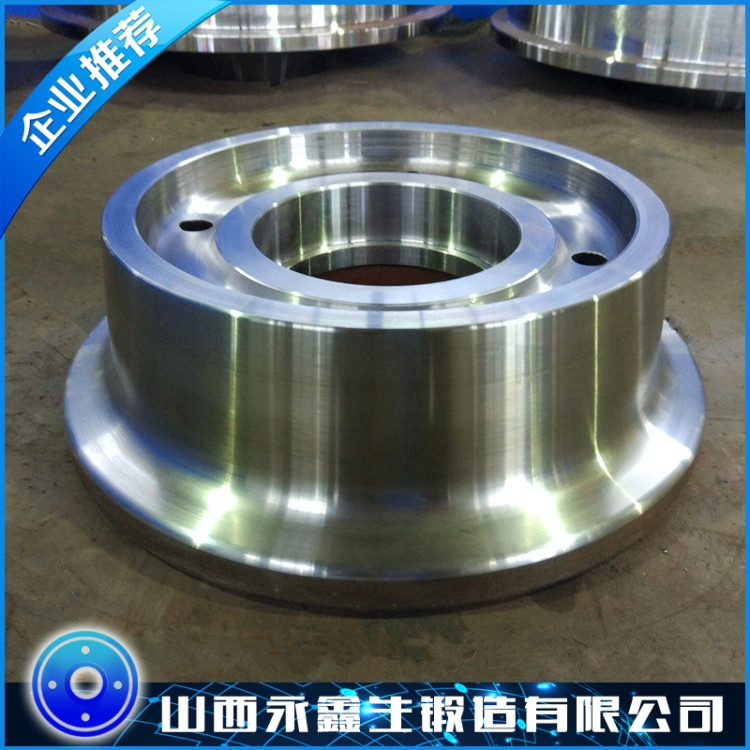

铝锻件图纸设计要点总结
一、材料选择与标准规范
常用铝合金牌号
高强度：7075-T6（AMS 4117）
耐腐蚀：5083-H112（EN 485-2）
高温性能：2618A（AMS 4117）
航空级：2024-T851（AMS 4124）
关键性能指标
markdown
复制
| 性能参数 | 典型值范围 | 测试标准 |
|----------------|----------------|------------------|
| 抗拉强度 | 350-550MPa | ASTM B557 |
| 延伸率 | 8-15% | ISO 6892-1 |
| 断裂韧性KIC | 25-40MPa·m¹/² | ASTM E399 |
| 疲劳极限 | 120-180MPa | R=-1,10⁷次循环 |
二、结构设计规范
几何要素设计
最小壁厚：≥3mm（结构件）或≥5mm（承力件）
拔模斜度：3°-5°（常规锻造），7°-10°（复杂结构）
圆角半径：R≥1.5×壁厚（关键受力部位R≥3×壁厚）
加强筋设计准则
高度≤5×基体厚度
根部圆角R≥2mm
间距≥3×筋高
三、工艺性设计要求
锻件锻造工艺窗口
mermaid
复制
graph LR
A[坯料加热420-480℃] --> B[始锻温度380-450℃]
B --> C[终锻温度≥350℃]
C --> D[变形速率0.1-10s⁻¹]
余量设计标准
| 尺寸范围（mm） | 机加工余量（mm） | 公差等级（ISO 2768） |
|----------------|------------------|----------------------|
| ≤100 | 1.5-2.0 | m级 |
| 100-300 | 2.0-3.0 | m级 |
| ＞300 | 3.0-4.5 | m级 |
四、热处理规范
典型热处理制度
T6处理：
text
复制
固溶：475±5℃×2h→水淬
时效：120-180℃×8-24h
T7处理（过时效）：
text
复制
固溶后+190℃×10h
残余应力控制
冷压处理：-196℃×2h
振动时效：频率80-120Hz，时间30min
五、表面处理要求
防护处理选项
| 处理工艺 | 膜厚（μm） | 适用标准 | 耐蚀性（盐雾h） |
|----------------|------------|------------------|-----------------|
| 阳极氧化 | 10-25 | MIL-A-8625 | 500-1000 |
| 微弧氧化 | 30-50 | GJB 5382 | ＞2000 |
| 化学镀镍 | 15-30 | AMS 2424 | 800-1500 |
六、检测与验收标准
无损检测规范
超声波检测：符合NAS 410 Class 2
渗透检测：Level 2（AMS 2644）
X射线检测：ASTM E155（气孔≤Φ0.5mm）
尺寸检测要求
三维扫描偏差：≤0.1mm/m
关键配合面：
平面度≤0.05mm
粗糙度Ra≤0.8μm
七、图纸标注要点
特殊标注要求
流线方向：用箭头标注（与主应力方向夹角≤15°）
热处理状态：直接标注材料牌号后（如7075-T6）
表面处理：用特定符号标注（如▽Anodizing）
典型技术要求
text
复制
1. 锻件符合AMS 4117 Class 2标准
2. 未注圆角R2，未注公差按ISO 2768-m级
3. 晶粒度级别：ASTM 5-7级
4. 残余应力≤20%σ0.2
八、常见设计问题对策
问题现象根本原因改进措施
锻造裂纹 终锻温度过低 控制终锻温度≥350℃
各向异性明显 流线分布不合理 优化模具使流线平行主应力方向
机加工变形 残余应力释放 增加振动时效工序
九、创新设计方向
拓扑优化设计
基于有限元的轻量化结构
点阵结构内部减重
变截面等应力设计
复合制造技术
锻件+增材制造混合成型
碳纤维局部增强
智能传感元件嵌入
数字孪生应用
工艺参数动态优化
缺陷预测模型
全生命周期管理系统
本设计规范适用于航空航天、汽车等领域的铝合金锻件。对于关键承力部件，建议进行以下额外验证：
裂纹扩展速率测试（da/dN曲线）
应力腐蚀试验（ASTM G47）
高温持久试验（200℃×1000h）
