1、词语意义不同：
锻造：用锤击等方法，使在可塑状态下的金属材料成为具有一定形状和尺寸的工件，并改变它的物理性质。
铸造：将金属熔化成液体后浇入模子里，经冷却凝固、清理后获得所需形状的铸件的加工方法。能制成形状复杂的各类物件。
2、制作工艺不同：

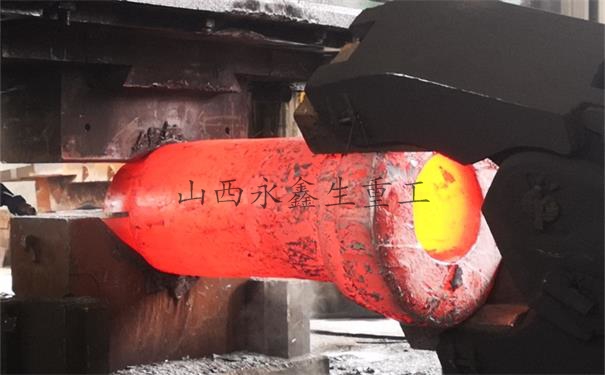

锻造：是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压(锻造与冲压)的两大组成部分之一。
铸造：是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，以获得零件或毛坯的方法。
3、锻造、铸造用途：
锻造通常用于加工某些形状和尺寸的锻件。
铸造是一种相对经济的毛坯成形方法，通常用于形状复杂的零件。
锻造工艺不当造成的缺陷金属材料加热时过热引起晶粒粗大，使材料的强度下降，主要是由于在规定的锻造加热温度内停留时间太长或超过规定的加热温度。金属材料产生过烧时，晶粒特别粗大，镦粗时轻轻一击就裂。其断口呈石状断口。对于碳钢，金相组织出现晶界氧化和熔化，工模具钢晶界因为熔化而出现鱼骨状莱氏体组织；铝合金出现晶界熔化三角区或复熔球。
锻造裂纹
（1）加热裂纹。对于尺寸大的坯料，如加热速度过快，形成坯料内外温度相差很大，产生热应力造成锻件开裂，其特征沿坯料的横截面开裂，裂纹由中心向四周辐射状扩展，多产生于高合金钢中。
（2）心部开裂。心部开裂常在坯料的头部，开裂深度与加热和锻造有关，有时贯穿整个坯料。这是由于加热时保温时间不足，坯料未热透，坯料外部温度高，塑性好，变形大；内部温度低、塑性差、变形小，产生不均匀变形，引起坯料心部开裂。
（3）材质缺陷开裂。锻造时在缩孔、夹渣、碳化物偏析等材料缺陷处形成锻造裂纹。
脱碳和增碳
（1）脱碳。金属材料在高温下表层的碳被氧化，发生脱碳，使表层组织含碳量下降，硬度和强度下降。脱碳层的深度与钢的成分、炉内气氛、温度等有关，通常情况下高碳钢易脱碳，氧化性气氛易脱碳。
（2）增碳。用油炉加热的锻件，有时表面或部分表面发生增碳，增碳厚度可达1.0~1.5mm，增碳量甚至可达w=2%，可出现莱氏体组织。锻造时引起锻件表面开裂。
以上就是对这篇文章的讲述，希望对您有所帮助。选择永鑫生，选择品质！
我们只做好锻件 不锈钢锻件www.forging1.com
文章原创如需转载请注明永鑫生锻造厂提供！
